在 跨境电商（Amazon/Shopify） 的退货数据中，有一类理由非常高频：“控制器不匹配”或“无法实现想要的流水效果”。而在 大型亮化工程 中，工程商最怕遇到的则是：“信号传输不稳定”和“一颗灯坏了，后面全灭”。 作为深耕行业 20年、拥有 2.4万平米生产基地 的 灯带制造商，我们发现问题的根源往往不在灯带本身，而在于对 控制逻辑（Protocol） 和 线序（Pinout） 的误解。 今天，明学光电技术团队就从底层逻辑出发，为您拆解 PWM、SPI、DMX 三大主流控制体系的区别及关键接线定义。

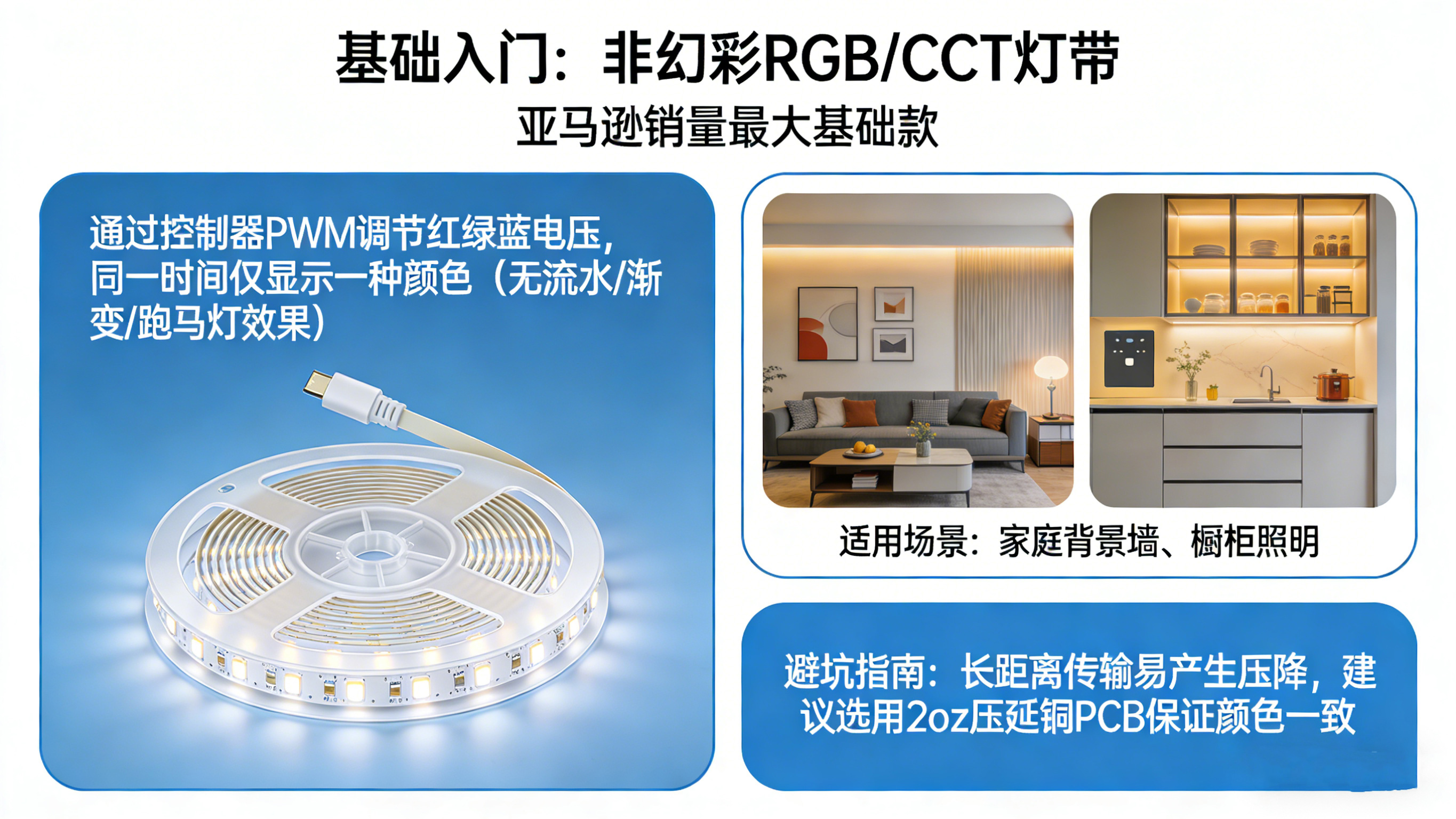

一、 基础入门：非幻彩 RGB/CCT 灯带
（亚马逊销量最大、基础款）
1.1 这类RGB灯带通过控制器的PWM（脉冲宽度调制） 调节红绿蓝电压。整条灯带同一时间只能显示一种颜色，没有大家常见的流水、渐变、跑马灯效果，是最普通的RGB灯带。
1.2 适用场景：家庭背景墙、橱柜照明。
1.3 避坑指南：长距离传输易产生压降，建议采购时跟供应商沟通，选用 2oz 压延铜 PCB 保证颜色一致。
二、 进阶爆款：SPI 系统控制的“幻彩/流光”灯带
（TikTok/Instagram 网红款，跨境电商高利润品类）
2.1 技术原理： 俗称 “幻彩RGB灯带” (Dream Color)。灯带的PCB板上或者灯珠内部内置了 IC 芯片（如 WS2811, WS2812B, UCS1903），利用 SPI（串行外设接口） 协议，数据像流水一样逐级传输。它能控制每一颗灯珠独立发光。
2.2 线序科普与接线避坑（跨境卖家必读）：
2.3 SPI 灯带的接线是售后问题的重灾区。不同 IC 型号，线序完全不同，不会接线：
3线制（单信号线）：
常见 IC：WS2811, WS2812B, UCS1903。
灯带上的线序定义：
V+ (VCC)：通常为红色线，接电源正极（12V/24V）。
GND (V-)：通常为白色或黑色线，接电源负极。注意：控制器和电源必须“共地”！DAT (DIN)：通常为绿色线，这是数据信号线。
致命陷阱：注意接线的方向！ SPI 信号是有方向的。必须从 DIN (Data In) 端输入，从 DOUT (Data Out) 端输出。如果接反了（接在灯带尾巴上），整条灯带都不会亮。
4线制（双信号线/断点续传）：
常见 IC：WS2815, WS2813（推荐款）。
2.4 线序：除了 V+、GND、DAT 外，多了一根 BI/BIN (Backup Data) 备用信号线。
2.5 核心优势：“断点续传”。即使中间一颗灯珠坏了，因为有BI 线会自动接管信号，后面的灯珠依然能亮。这对于降低电商退货率至关重要。
2.6 选品建议： 如果做 C端零售，强烈建议选 WS2815 (4线) 方案。虽然成本稍高，但它能避免因一颗灯珠损坏导致的“整条报废”差评，可以大大减少后续的客诉压力。
三、 工程首选：DMX512 控制的“工业级”幻彩RGB灯带
（市政亮化、五星级酒店、大型舞台标准）
3.1 技术原理： 采用 DMX512 (Digital Multiplex) 国际标准协议的RGB灯带。跟 SPI 的“单线串联”不一样，DMX 是并联信号，抗干扰能力极强，且支持超长距离传输。
3.2 线序科普与接线避坑（工程商必看）：
DMX 灯带通常比 SPI 灯带更粗、线更多，接错一根线可能导致无法写码。
标准 5 线制：
V+ (Power)：电源正极（通常 24V）。
GND (Ground)：电源负极（必须与控制器共地）。
A (D+)：信号正极。
B (D-)：信号负极。
PI / ADI (Address Input)：写码线。这是 DMX 灯带特有的。
3.3 接线逻辑解析：
为什么有 5 根线？ DMX 灯带出厂时是没有“身份证号”（地址码）的。安装完成后，需要通过 PI 线 配合写码器，给每一米灯带分配地址（例如：第1米是地址1，第2米是地址2）。
写码后怎么办？ 地址写入并测试成功后，PI 线通常就不再需要连接控制器了，悬空并做好绝缘处理即可。
3.4 A/B 线不能反： A 接控制器的 A+，B 接控制器的 B-。如果接反，信号无法解码，灯带会乱闪或不亮。
3.5 技术门槛： 需要使用专业的 DMX 写码器。对于大型项目，我们建议搭配 3oz 厚铜板，因为 DMX 项目通常级联长度较长，厚铜能有效防止压降导致的掉码。
同时如果项目上需要大量用到DMX的幻彩灯带，最好自行配备专门的工程师去编写相应的灯带变化程序，这样才能调出自己想要的效果。
总结：一张表看懂线序与控制
| 维度 | 非幻彩(RGB/CCT) | 幻彩 SPI | 幻彩 DMX512 |
| 线序数量 | 2线/3线/4线/5线 | 3线(单信号)/4线(双信号) | 5线(含写码线) |
| 关键标识 | R, G, B, +, W,CW | V+, GND, DAT, (BIN) | V+, GND, A, B, PI |
| 信号逻辑模 | 模拟电压直驱 | DIN(输入)->DOUT(输出) | A/B 并行差分信号 |
| 方向限制 | 无方向，两头都能接 | 有方向!严禁接反! | 有方向 (写码时需从头开始) |
| 抗损能力 | 极高 | 低(除非用断点续传) | 极高 (坏灯不影响后续) |
| 核心应用 | 家装基础照明 | 跨境电商零售(C端/玩家) | 专业高化工程(B端) |
在 2026 年的全球照明市场，选对控制方式只是第一步，接对线才是落地的关键。
亚马逊卖家：请务必在产品说明书（Manual）中用 粗体 标注 SPI 灯带的 DIN 输入方向，这是减少退货的“黄金法则”。
工程商：在 DMX 项目中，务必预留 PI 写码线 的测试口，方便后期维护。
我们在明学光电做了二十年灯带，手里养着一支20人的研发团队。说白了，不只是为了把流水线跑满，是为了随时能接住客户的各种“怪需求”。
有人要做PWM调光，简单稳定、成本友好；有人要跑DMX512，舞台、楼体、商业空间，一灯一控，不能串色；还有些项目，方案改了三轮，最后发现市面上根本买不到现成匹配的货。
这时候我们那20个人就派上用场了。从电路板布线，到芯片选型，再到电源匹配、控制协议对接，我们都能从头给你理一遍，不光是“卖你一条灯带”，是把灯带怎么接、怎么控、万一缺货还有没有备选方案，全给你铺好。
很多客户刚开始找我们，说“就想买个灯”。最后发现，我们其实是帮他把整个项目的底给兜住了——买得对，还能装得上。
如果各位有自己的见解看法，或者有相应的需求，欢迎留言或者联系我们！
